Владивосток, 21 апреля, PrimaMedia. Зарядить телефон, включить компьютер, вскипятить электрочайник, принять ванну с горячей водой - без всего этого и многого другого мы уже не представляем нашу жизнь. Даже не задумываемся о том, что для выработки электроэнергии и тепла в Приморье круглосуточно работают ТЭЦ и тысячи энергетиков. А вот фотокорреспондент РИА PrimaMedia Александр Хитров задумался. И отправился изучать технологический процесс на самую мощную электростанцию в южном Приморье – Владивостокскую ТЭЦ-2.
Эта электростанция "родилась" 22 апреля 1970 года. С тех пор она работает круглосуточно, обеспечивая 60% краевого центра теплом и горячей водой.
Автор фото: Александр Хитров, РИА PrimaMedia

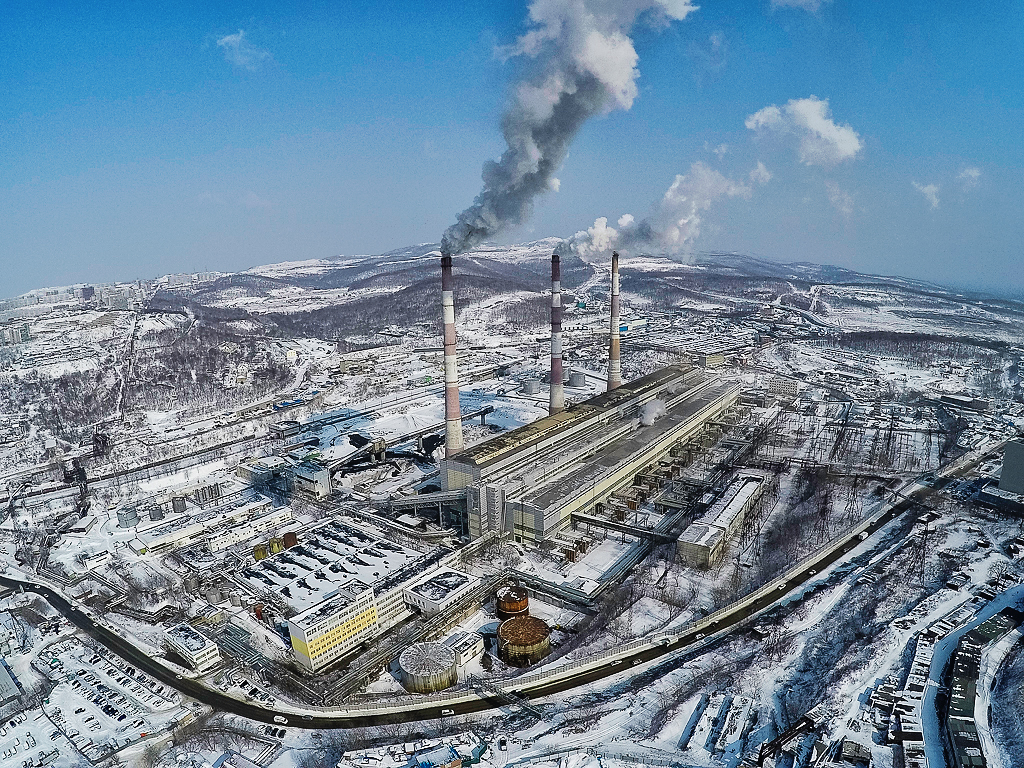

ВТЭЦ-2 вид сверху, Фото с места события собственное
Сейчас, после реализации проекта по газификации, станция работает на двух видах топлива – газе (10 котлоагрегатов) и угле (4 котлоагрегата). Зимой, в разгар отопительного сезона, энергообъект сжигает 140 тысяч квадратных метров природного газа за час, и в сутки - 48 полувагонов угля. Газ поступает на станцию через газораспределительные пункты, а уголь – по системе конвейеров.
Автор фото: Александр Хитров, РИА PrimaMedia
Газопровод, по которому газ поступает на ВТЭЦ-2, Фото с места события собственное
Автор фото: Александр Хитров, РИА PrimaMedia
Угольное поле, складирование угля, Фото с места события собственное
Сжигают топливо 14 котлоагрегатов ТЭЦ. Высота каждого из них составляет 34 метра. Стенки котлов состоят из металлических трубок. Вода в этих трубках нагревается от пламени, которое вырывается из специальных отверстий – горелок, закипает и превращается в пар температурой до 545 градусов Цельсия, а затем под давлением 125 килограмм на квадратный сантиметр (кг/см2) подается по трубам к турбогенераторам и приводит их в работу.
Автор фото: Александр Хитров, РИА PrimaMedia
Котельный цех, Фото с места события собственное
Управляют котлами энергетики котельного цеха из щита управления. Сейчас, после прихода газа на станцию, здесь все автоматизировано. Следить за параметрами работы оборудования, включать и останавливать котлы они могут одним нажатием компьютерной мышки.
Автор фото: Александр Хитров, РИА PrimaMedia
Главный щит управления Владивостокской ТЭЦ-2, Фото с места события собственное
Вода, которая поступает в котлоагрегаты станции, проходит тщательную химическую очистку. По составу она близка к дистиллированной. Состав воды и другие показатели всегда на контроле у специалистов химического цеха. Также они проводят анализ химического состава угля и газа, регулярно проверяют воздух в цехах станции на загазованность.
Автор фото: Александр Хитров, РИА PrimaMedia
Химический анализ воды проводит аппаратчик Евгения Беридзе, Фото с места события собственное
Собственно электроэнергия вырабатывается в шести турбогенераторах ТЭЦ. Напомним, что в котле пар достигает температуры 545 градусов Цельсия и давления 125 килограмм на квадратный сантиметр. Когда он попадает на лопасти турбины, то заставляет их вращаться и вырабатывать энергию. По аэродинамическим параметрам лопасти турбины ничем не уступают лопастям, например, современного боевого вертолета. Этим сложным оборудованием управляют специалисты турбинного цеха. Работу двух турбин они контролируют из щита управления – таких щитов три.
Автор фото: Александр Хитров, РИА PrimaMedia
Турбогенератор, Фото с места события собственное
Электроэнергия, выработанная турбогенераторами, попадает в повышающий трансформатор, где напряжение тока доводится с 10,5 тысяч вольт (такое напряжение выдает один генератор ТЭЦ) до 220 тысяч вольт. В таком состоянии ток проходит по проводам до пункта назначения, где попадает в понижающий трансформатор. Здесь напряжение падает до нужных значений, используемых в быту (220 В), в промышленности (380 В).
Автор фото: Александр Хитров, РИА PrimaMedia
Открытое распределительное устройство, Фото с места события собственное
В это же время, пар, прошедший через турбины, попадает в подогреватель сетевой воды. Здесь он используется для подогрева воды до температуры от 80 до 115 градусов Цельсия. И она по магистральным теплотрассам отправляется в путешествие по городу, где конечной точкой являются наши дома и квартиры. В час ВТЭЦ-2 вырабатывает для жителей Владивостока 15 тысяч тонн горячей воды.
Выполнив свою задачу, охлажденный пар поступает в конденсатор, где снова превращается в воду и отправляется в котел, начиная свою "работу" заново. Производственный цикл замыкается.
Автор фото: Александр Хитров, РИА PrimaMedia
Котельный цех, Фото с места события собственное
Характерной особенностью станции является то, что для охлаждения турбин используется морская вода. Береговая насосная станция, расположенная на берегу Уссурийского залива, по подземным тоннелям подает на Владивостокскую ТЭЦ-2 более 200 млн кубометров морской воды в год. Впоследствии она сбрасывается в реку Объяснения, а затем – в бухту Золотой рог. Именно благодаря теплой морской воде, бухта не замерзает зимой.
Автор фото: Александр Хитров, РИА PrimaMedia
ВТЭЦ-2 и прилегающие жилые микрорайоны, Фото с места события собственное
Энергетики круглосуточно следят за параметрами работы всего оборудования станции. Сложный механизм должен работать как часы, чтобы обеспечить бесперебойное тепло- и электроснабжение жителей Владивостока. На главном щите управления специалисты контролируют объемы электроэнергии и тепла, которые вырабатывает станция. Всего на Владивостокской ТЭЦ-2 работают почти 700 энергетиков.
Автор фото: Александр Хитров, РИА PrimaMedia
Начальник турбинного цеха дает задание машинисту турбины, Фото с места события собственное
